| 閥體材質 | WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼 |
|---|---|
| 公稱通徑 | DN15-350mm |
| 壓力范圍 | 1.6、4.0、6.4、10.0、16.0、20.0Mpa |
| 閥蓋形式 | 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃) |
| 適用介質 | 水、蒸汽、石油、天然氣等 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

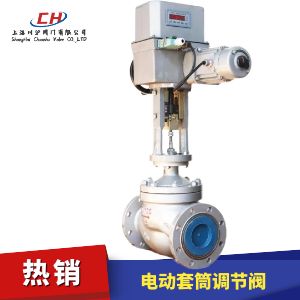

ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
| 公稱通徑DN（mm） | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
| 額定流量系數Kv | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
| 0.6 | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
| 流量特性 | 直線、等百分比 | |||||||
| 公稱壓力PN（MPa） | 1.6，4.0，6.4 | |||||||
| 連接型式 | 法蘭連接：PN1.6按JB79-59標準 | |||||||
| 配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-410 | |||||
| 出抽推力（N） | 4000 | 6400 | 6400 | |||||
| 行程L（mm） | 16 | 25 | 40 | 60 | ||||
| 全行程時間（S） | 12.5 | 20 | 32 | 40 | ||||
| 作用方式 | 電開式（K）常用；電關式（B） | |||||||
| 輸入信號 | 0~10mA 4~20mA? DC | |||||||
| 供電電源 | 220V；50~60Hz | |||||||
| 固有可調比R | 30：1 | |||||||
| 閥體材料 | 材料牌號 | 公稱壓力（MPa） | 適用溫度范圍（℃） | |
| 常溫型 | 熱片型 | |||
| 鑄鋼 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
| 鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
| 項目 | 技術性能指標 |
| 基本誤差% | ≤±5 |
| 回差% | ≤3 |
| 死區% | ≤5 |
| 泄漏量 | 0.01%×閥額定容量 |
| 額定流量系數誤差% | ≤±10 |
| 公稱通徑DN（mm） | A×B | L | H | H1 | |||
| 1.6 | 4.0 | 6.4 | 常溫型 | 散熱型 | |||
| 25 | 230×460 | 184 | 197 | 210 | 668 | 819 | 75 |
| 40 | 222 | 235 | 251 | 684 | 835 | 95 | |
| 50 | 254 | 267 | 286 | 684 | 835 | 98 | |
| 80 | 230×530 | 298 | 317 | 337 | 785 | 946 | 130 |
| 100 | 352 | 368 | 394 | 795 | 946 | 156 | |
| 125 | 260×630 | 451 | 473 | 508 | 945 | 1160 | 208 |
| 150 | 600 | 615 | 650 | 945 | 1160 | 250 | |
| 200 | 650 | 670 | 690 | 1050 | 1320 | 265 | |
| 300 | 740 | 770 | 800 | 1145 | 1380 | 295 | |
