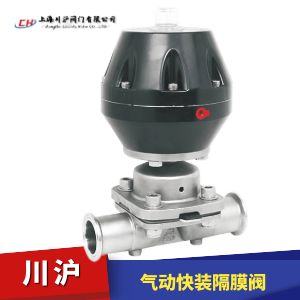

氣動衛生級隔膜閥是一款衛生型的隔膜閥系列，廣泛適用于衛生級的釀酒、乳制品以及飲料等食品工業以及無菌工況的制藥領域，實現對管道流體的控制和開/關任務。
隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥體的內腔，關閉者管道流體通向路徑。當隔膜閥需要清洗任務或需要開啟任務時，通過手動旋轉手輪或驅動氣動控制執行裝置來帶動閥桿向上運動，球形膜片隨之向上彎曲，從而使閥門行程導通狀態，則可實現清洗和開啟的目的。其中膜片把下部閥體內腔和上部閥蓋內腔隔開，使位于膜片上部的閥桿、閥芯等零件不受介質的腐蝕，省去了填料密封結構，而且不會產生介質泄漏。優化的閥體設計，使清洗液完全排泄，不會形成滯留現象。
公稱通徑：DN15 ~ DN100
公稱壓力：PN6、PN10
連接方式：法蘭式、快裝、內螺紋、雙由令
控制方式：開關型（ON-OFF）、調節閥（輸入信號4-20mA或者1-5VDC）
驅動形式：手動、氣動、電動等
| NO. | 名稱Name | 材質Material |
|---|---|---|
| 1 | 閥體 Body |
316L |
| 2 | 閥蓋 Bonnet |
304 |
| 3 | 隔膜 Diaphragm |
PTFE+EPDM |
| 4 | 閥瓣 Disc |
304 |
| 5 | 氣缸 Cylinder |
鋁合金 Aluminum alley |
| 6 | 活塞 Piston |
鋁合金 Aluminum alloy |
| 7 | 閥桿 Stem |
不銹鋼304/45# Stainliss sleel?304/45# |
| 8 | 連接方式 Way of?connection |
快裝、焊接 |
| 材 料 | 代號 | 適用溫度 | 適用介質 |
|---|---|---|---|
| ★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
| 聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
| 聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
| 四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
| 可溶性聚四氟乙烯 | PFA | ≤180℃ | |
| 增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
| 聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送，對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性，防靜電、無毒 |
| 鑄鐵，無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|
| 不銹鋼，無襯里 | ≤150℃ | 一般腐蝕性介質 | |
| 丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
| ★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
| 三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能，用于低壓蒸汽、熱水、 冷水性能極為良好。 |
| 氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性優于天然膠。 |
| 丁腈膠 | NBR | ≤85℃ | 耐油耐磨，其耐酸性能與天然膠相似。 |
| 海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品，耐燃、耐熱性，但不耐石油類和芳烴。 |
| 氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能，在濃酸、強氧化性能中極 穩定，在有機溶劑和堿溶液中穩定。 |
| 硅橡膠 | SI | ≤200℃ | 耐高溫，電絕緣性能優良，耐磨性良好，能耐稀酸， 稀堿、鹽、水腐蝕，不耐汽油、煤油等石油產品腐蝕。 |
| DN | L | D | d | B | C |
|---|---|---|---|---|---|
| 15 | 108 | 50,4 | 16 | 110 | 195 |
| 20 | 108 | 50,4 | 16 | 110 | 195 |
| 25 | 128 | 50,4 | 22 | 110 | 210 |
| 32 | 150 | 50,4 | 29 | 140 | 230 |
| 40 | 180 | 50,4 | 35 | 140 | 240 |
| 50 | 200 | 64 | 48 | 170 | 290 |
| 65 | 215 | 78 | 62 | 190 | 340 |
| 80 | 243 | 106 | 86 | 225 | 370 |
