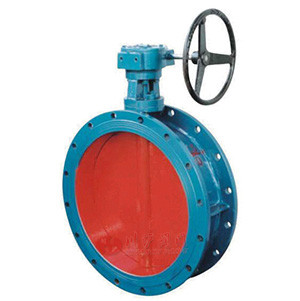

法蘭式通風蝶閥型號：D341W

法蘭式通風蝶閥用于通風除塵及高溫煙氣管道系統，作雙向啟閉與調節流量用。閥門結構簡單，性能可靠，可任意方向安裝，可以不受介質流向限制。閥門分段軸設計，薄型蝶板，是流阻較小的蝶閥。法蘭式安裝，安裝方便，結構尺寸短，重量輕.節省安裝空間。

法蘭式通風蝶閥性能規范

型號	D341W-1/2.5/6C	D341W-1/2.5/6P	D341W-1/2.5/6R
適用介質	空氣、煙氣、含塵氣體等	高溫煙氣、含塵氣體等	腐蝕性煙氣、含塵氣體等
適用溫度	≤400℃	≤650℃	≤350℃
泄漏量	1%

法蘭式通風蝶閥零部件材質

零件名稱	閥體	蝶板	閥桿	填料
材料	Q235A、304、316、310	Q235A、304、316、310	2Cr13、不銹鋼	柔性石墨

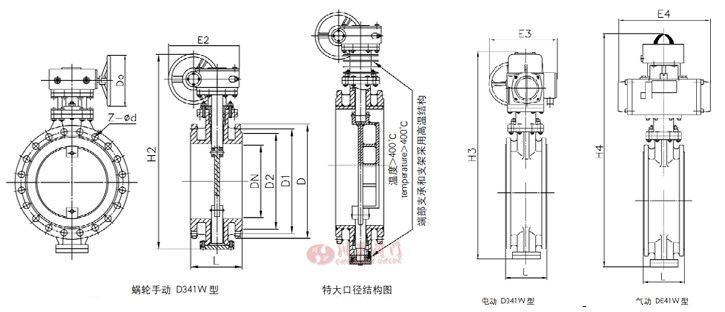

法蘭式通風蝶閥結構圖

法蘭式通風蝶閥安裝尺寸

DN	L	D	D1	D2	Z-d	蝸輪 D341W型			電動D941W型		氣動 D641W型
DN	L	D	D1	D2	Z-d	D0	E2	H2	E3	H3	E4	H4
50	108	140	110	88	4-14	150	193	435	125	490	180	443
65	112	160	130	108	4-14	150	193	440	125	515	180	467
80	114	190	150	124	4-18	150	193	475	125	525	245	510
100	127	210	170	144	4-18	150	193	495	125	560	245	540
125	140	240	200	174	8-18	150	193	535	245	760	245	587
150	140	265	225	199	8-18	150	193	645	245	765	350	685
200	140	320	280	254	8-18	220	330	710	245	900	350	775
250	140	375	335	309	12-18	220	330	785	313	990	350	855
300	170	440	395	363	12-22	280	350	950	313	1015	600	1000
350	170	490	445	413	12-22	280	350	1080	313	1110	600	1035
400	190	540	495	463	16-22	320	496	1170	313	1280	600	1105
450	190	595	550	518	16-22	320	496	1240	439	1330	750	1160
500	190	645	600	568	20-22	320	496	1375	439	1460	750	1270
600	210	755	705	667	20-26	320	496	1590	556	1950	750	1490
700	210	860	810	772	24-26	400	686	1630	556	2050	750	1720
800	210	975	920	678	24-30	400	686	2060	730	2280	750	1950
900	250	1075	1020	978	24-30	400	686	2180	730	2390	1060	2130
1000	250	1175	1120	1078	28-30	400	686	2380	730	2570	1060	2360
1200	250	1375	1320	1295	32-30	400	686	2650	730	2890	1360	2610
1400	300	1575	1520	1510	36-30	500	850	3160	890	3150	1380	2920
1600	300	1790	1730	1710	40-30	500	650	3320	890	3390	2840	3360
1800	300	1990	1930	1918	44-30	500	850	3410	890	3620	2640	3490
2000	300	2190	2130	2125	48-30	500	850	3620	890	3810	3300	3760
2200	350	2405	2340	2295	52-33	500	850	3850	890	4070
2400	350	2605	2540	2495	56-33	500	850	4070	890	4220
2600	350	2005	2740	2695	60-33	500	850	4300	890	4490
2800	400	3030	2960	2910	64-3$	500	916	4510	1090	5250
3000	400	3230	3160	3110	68-36	600	966	4730	1090	5460
3200	450	3430	3360	331O	72-36	600	966	4980	1090	5710
3400	450	3630	3560	3510	76-36	600	966	5270	1090	6150
3600	450	5840	3770	3720	80-36	600	966	5520	1090	6630
3800	450	4050	3970	3920	80-39	800	1130	6560	1180	7850
4000	500	4245	4170	4120	84-39	800	1130	7100	1180	8180
4500	500	4650	4750	4660	92-48	800	1130	7830	1450	8920
5000	500	5350	5250	5160	96-48	900	1180	8520	1450	9630
5500	500	5850	5750	5660	100-48	900	1180	9650	1450	10720
6000	600	6400	6250	6180	108-56	900	1180	10550	1820	11580

由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要法蘭式通風蝶閥產品詳細樣本。

冶金閥門
電動煙氣蝶閥（閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節）

電動百葉閥
電動百葉閥（閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量）

冶金閥門
盲板閥（閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中）

冶金閥門
泄爆閥（閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體）

冶金閥門說明書	下載

法蘭式通風蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

法蘭式通風蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
